ऑसिलेटर और रेज़ोनेटर परिभाषा

ऑसिलेटर और रेज़ोनेटर दोनों ही इलेक्ट्रॉनिक सर्किट या डिवाइस में मुख्य घटक हैं। इनका व्यापक रूप से सिग्नल प्रोसेसिंग, संचार, सेंसर और नियंत्रण प्रणालियों में उपयोग किया जाता है। यद्यपि दोनों के कार्य और उपयोग अलग-अलग हैं, फिर भी वे कुछ अनुप्रयोगों में स्थिर आवृत्ति संकेत उत्पन्न करने के लिए एक साथ काम करते हैं।

ऑसिलेटर क्या है?

ऑसिलेटर एक सर्किट या उपकरण है जो आवधिक संकेत (जैसे साइन तरंगें, वर्ग तरंगें, आदि) उत्पन्न कर सकता है, जिसका उपयोग मुख्य रूप से स्थिर आवृत्ति संकेत उत्पन्न करने के लिए किया जाता है। ऑसिलेटर डीसी विद्युत आपूर्ति की ऊर्जा को एक प्रत्यावर्ती संकेत में परिवर्तित करके निरंतर दोलन उत्पन्न करते हैं।

ऑसिलेटर के प्रकार क्या हैं?

साइन तरंग दोलक:एक निरंतर साइन तरंग संकेत उत्पन्न करता है। सामान्य में एलसी ऑसिलेटर (इंडक्टर और कैपेसिटर का उपयोग करके), आरसी ऑसिलेटर (प्रतिरोधक और कैपेसिटर का उपयोग करके), और क्रिस्टल ऑसिलेटर (क्वार्ट्ज क्रिस्टल का उपयोग करके) शामिल हैं

स्क्वायर वेव ऑसिलेटर: स्क्वायर वेव सिग्नल उत्पन्न करते हैं, जिन्हें आमतौर पर डिजिटल सर्किट में क्लॉक सिग्नल स्रोतों के रूप में उपयोग किया जाता है। सामान्य प्रकारों में मल्टीवीब्रेटर ऑसिलेटर (जैसे 555 टाइमर) और चरण-बंद लूप (पीएलएल) में वीसीओ (वोल्टेज-नियंत्रित ऑसिलेटर) शामिल हैं।

वोल्टेज-नियंत्रित ऑसिलेटर (वीसीओ):आवृत्ति को इनपुट वोल्टेज द्वारा नियंत्रित किया जाता है और इसका व्यापक रूप से आवृत्ति मॉड्यूलेशन (एफएम) और चरण-बंद लूप (पीएलएल) जैसे अनुप्रयोगों में उपयोग किया जाता है।

ऑसिलेटर के अनुप्रयोग

घड़ी संकेत स्रोत: डिजिटल सर्किट (जैसे माइक्रोप्रोसेसर, टाइमर, आदि) के लिए सटीक घड़ी संकेत प्रदान करता है।

वायरलेस संचार: रेडियो प्रसारण और स्वागत के लिए वाहक संकेत उत्पन्न करता है।

ऑडियो उपकरण: ध्वनि संकेत या संशोधित संकेत उत्पन्न करता है।

जैसे सिग्नल जनरेटर, नियंत्रण योग्य आवृत्तियों के साथ परीक्षण सिग्नल प्रदान करते हैं।

रेज़ोनेटर क्या है?

अनुनादक के प्रकार क्या हैं?

एलसी अनुनादक: एक सरल अनुनाद सर्किट जो एक विशिष्ट अनुनाद आवृत्ति के साथ एक प्रेरक (एल) और एक संधारित्र (सी) से बना होता है। फ़िल्टर या आवृत्ति चयन तत्व के रूप में रेडियो आवृत्ति (आरएफ) और माइक्रोवेव सर्किट में व्यापक रूप से उपयोग किया जाता है।

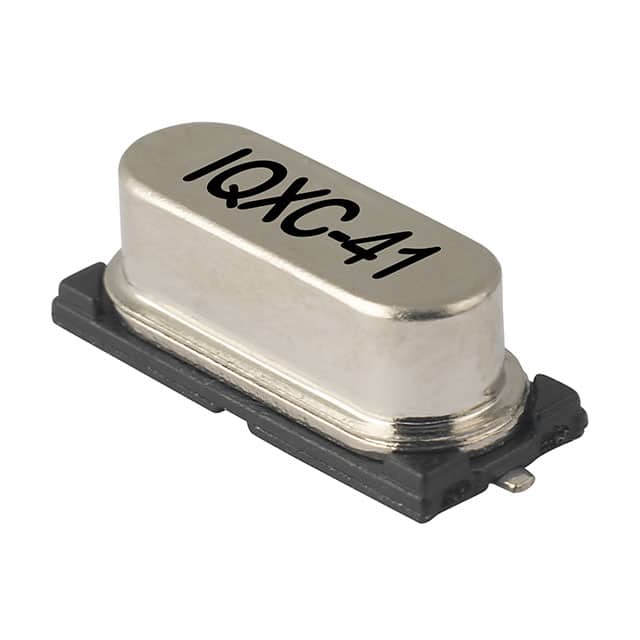

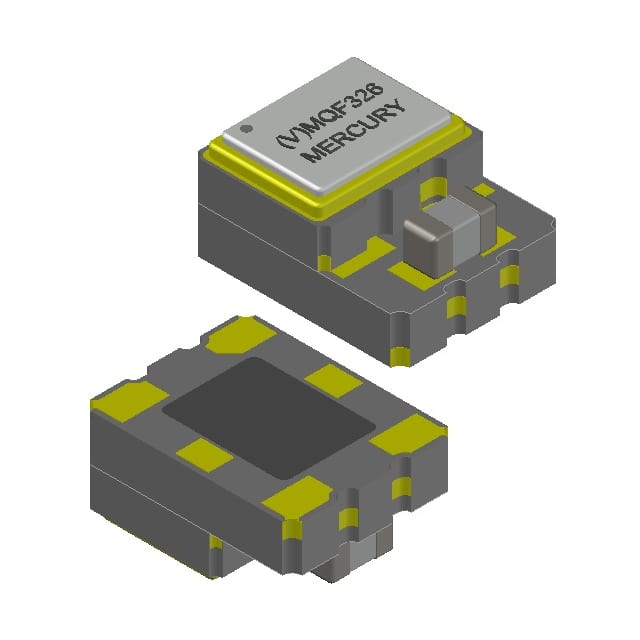

क्रिस्टल अनुनादक:अत्यंत उच्च आवृत्ति स्थिरता और सटीकता के साथ, एक विशिष्ट आवृत्ति पर अनुनाद उत्पन्न करने के लिए क्वार्ट्ज क्रिस्टल के पीजोइलेक्ट्रिक प्रभाव का उपयोग करता है। क्रिस्टल ऑसिलेटर, क्लॉक सर्किट, आवृत्ति नियंत्रण और स्थिरीकरण सर्किट में लागू होता है।

सतही ध्वनिक तरंग (SAW) अनुनादक: ठोसों की सतह पर प्रसारित ध्वनि तरंगों की विशेषताओं का उपयोग प्रतिध्वनि उत्पन्न करने के लिए करता है, जिसका व्यापक रूप से उच्च आवृत्ति वाले फ़िल्टर और ऑसिलेटर में उपयोग किया जाता है।

ढाविद्युत अनुनादक:ढाविद्युत चुम्बकीय अनुनाद विशेषताओं का उपयोग करता है, जिसका आमतौर पर माइक्रोवेव फ़िल्टर और ऑसिलेटर में उपयोग किया जाता है।

अनुनादकों का अनुप्रयोग

आवृत्ति चयन: संचार उपकरण में, सिग्नल की आवृत्ति शुद्धता सुनिश्चित करने के लिए फ़िल्टर या आवृत्ति चयन तत्व के रूप में उपयोग किया जाता है।

ऑसिलेटर की आवृत्ति स्थिरता: अनुनादकों का उपयोग अक्सर ऑसिलेटर के साथ संयोजन में स्थिर दोलन आवृत्ति प्रदान करने के लिए किया जाता है।

आवृत्ति नियंत्रण:ऑसिलेटर और अनुनादकों के बीच संबंध

ऑसिलेटर के मुख्य घटक:ऑसिलेटर में आमतौर पर उनके आउटपुट फ़्रीक्वेंसी को निर्धारित या स्थिर करने के लिए उनके मुख्य घटक के रूप में रेज़ोनेटर होते हैं। उदाहरण के लिए, क्रिस्टल ऑसिलेटर अपने दोलन आवृत्ति की सटीकता सुनिश्चित करने के लिए क्रिस्टल रेज़ोनेटर का उपयोग करते हैं।

फ़्रीक्वेंसी स्थिरता:अपनी अनुनाद विशेषताओं के माध्यम से, अनुनादक ऑसिलेटर को आउटपुट सिग्नल की स्थिर आवृत्ति बनाए रखने में मदद करता है, विशेष रूप से ऐसे अनुप्रयोगों में जिनमें उच्च परिशुद्धता और उच्च स्थिरता की आवश्यकता होती है, जैसे संचार प्रणाली और समय उपकरण।

संकेत निर्माण और चयन:ऑसिलेटर सिग्नल उत्पन्न करता है, और अनुनादक एक विशिष्ट आवृत्ति पर सिग्नल को बढ़ा सकता है या अवांछित आवृत्ति घटकों को फ़िल्टर कर सकता है।
